2019年鄉村新款帶灶房三層歐式別墅設計圖

三層歐式框架三層長18.58米寬14.6米

分享到：

￥1280

建筑層數：三層
結構形式：框架結構
開間尺寸： 18.58米
進深尺寸： 14.6米
占地面積： 221.4平方米
建筑面積： 592.3平方米
建筑風格：歐式
主體造價：71~75萬（僅供參考）

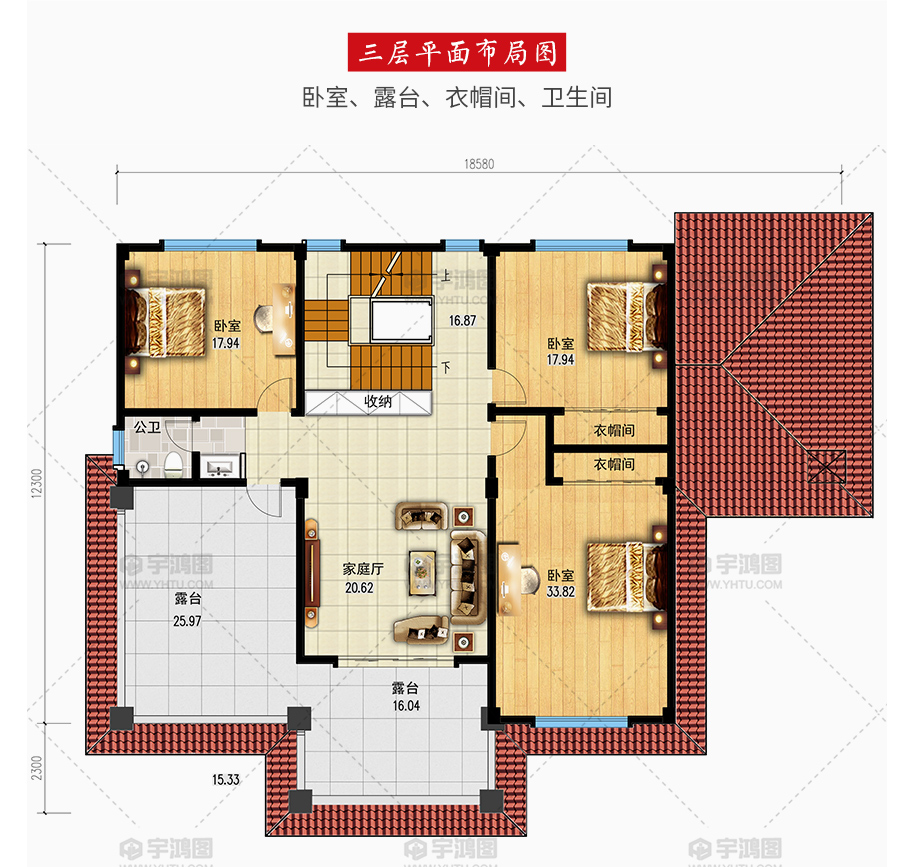

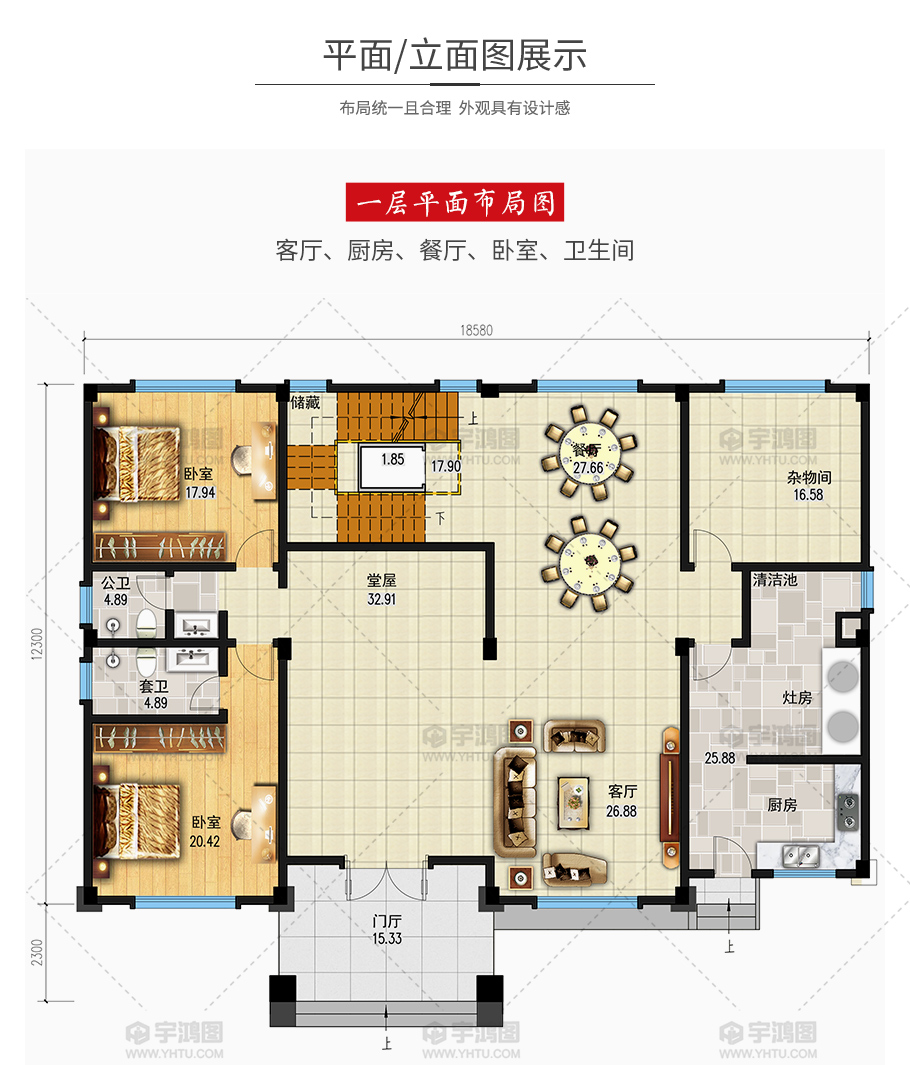

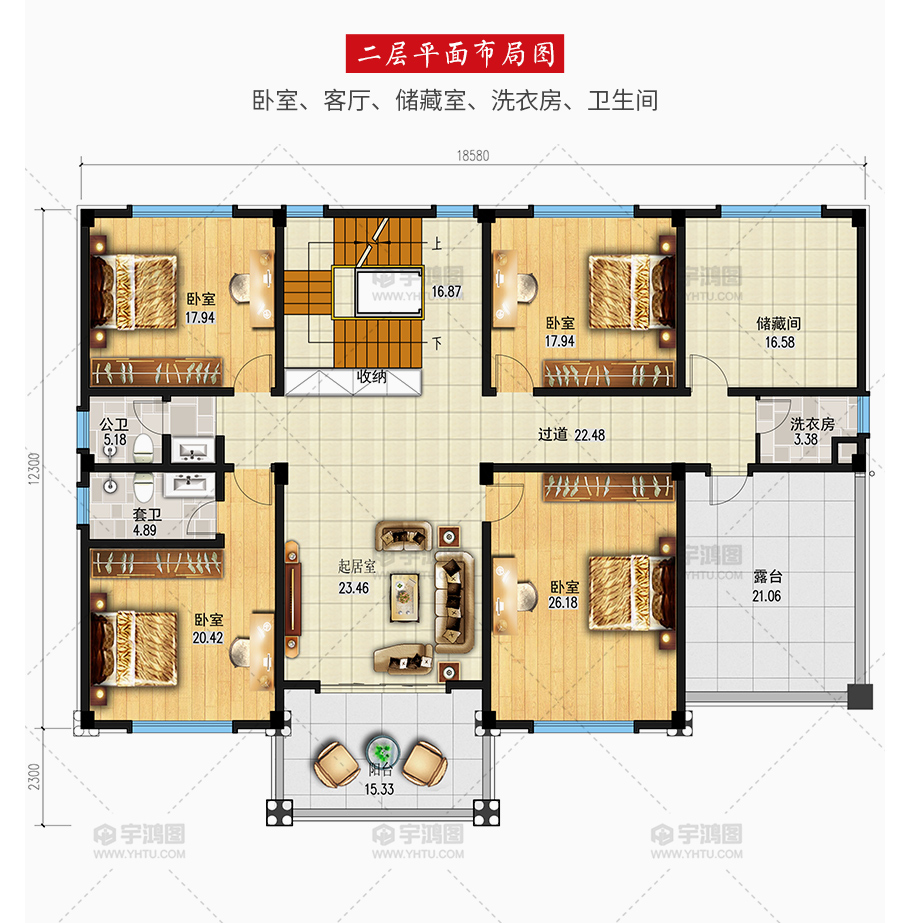

本案簡介： 2019年鄉村新款帶灶房三層歐式別墅設計圖，框架結構。一層門廳進入33平方米大堂屋，堂屋東側有餐客廳大通間，餐廳東側雜物間，清洗池，灶房，廚房一體化。樓梯間有儲藏空間，堂屋西側有2個臥室。二層有4個臥室，一個起居室，一個儲藏間，洗衣房，露臺，陽臺。三層有3個臥室，其中兩個帶衣帽間，南側和西側各有一個露臺。

圖片屬性
風格：歐式	層數：三層	結構形式：框架結構	圖紙編號：YH-A-3079
開間：18.58米	進深：14.6米	占地面積：221.4平方米	建筑面積：592.3平方米

圖紙內容
建筑圖：	建筑平面圖：一層平面圖，二層平面圖，三層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，三層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，二層梁平法施工圖，三層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，二層板平法施工圖，三層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一，坡屋面施工說明圖二，坡屋面施工說明圖三
給排水圖：	樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖，三層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，二層插座平面圖，三層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，二層照明平面圖，三層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
