340平四層歐式雙拼別墅設計圖紙

歐式雙拼 340平四層別墅設計圖紙四層長20.6米寬18.3米

分享到：

￥1980

本案簡介： 340平四層歐式雙拼別墅設計圖紙

圖片屬性
風格：雙拼	層數(shù)：四層	結構形式：框架結構	圖紙編號：YH-A-4029
開間：20.6米	進深：18.3米	占地面積：342.2平方米	建筑面積：1304.4平方米

圖紙內容

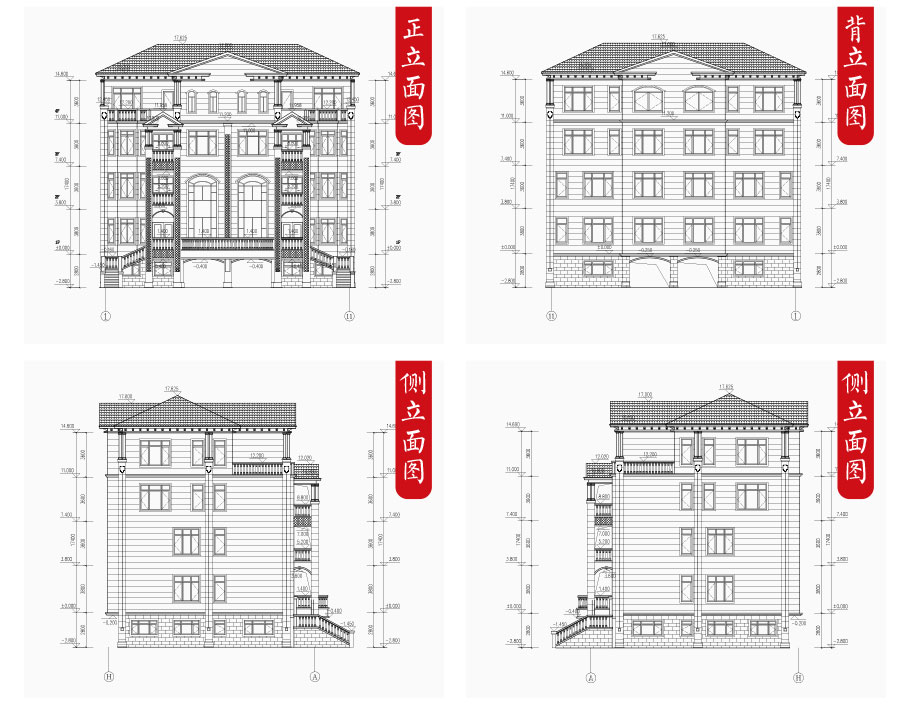

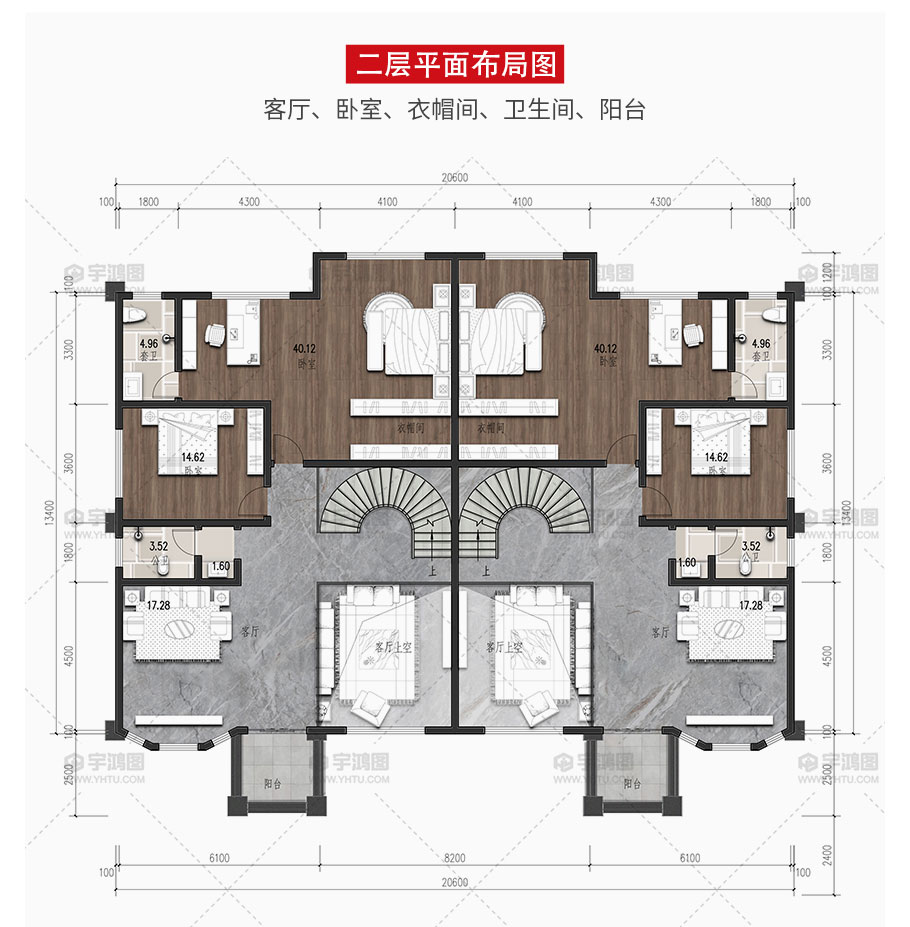

建筑圖：	建筑平面圖：一層平面圖，二層平面圖，三層平面圖，四層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，三層柱平面圖，四層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，二層梁平法施工圖，三層梁平法施工圖，四層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，二層板平法施工圖，三層板平法施工圖，四層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一，坡屋面施工說明圖二，坡屋面施工說明圖三，坡屋面施工說明圖四；
給排水圖：	樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，四層給排水平面圖；屋頂給排水平面圖；衛(wèi)生間排水系統(tǒng)圖
電氣圖：	配電系統(tǒng)圖；插座平面圖：一層插座平面圖，二層插座平面圖，三層插座平面圖，四層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，二層照明平面圖，三層照明平面圖，四層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
