138平帶堂屋四層新中式自建房圖紙

138平帶堂屋四層新中式自建房圖紙

分享到:
¥1280
  • 建筑層數:四層
  • 結構形式: 磚混結構
  • 開間尺寸: 9.36米
  • 進深尺寸: 14.68米
  • 占地面積: 137.6平方米
  • 建筑面積: 478平方米
  • 建筑風格: 新中式
  • 主體造價:33~37萬(僅供參考)
二維碼
本案簡介: 138平帶堂屋四層新中式自建房圖紙
圖片屬性
風格:新中式 層數:四層 結構形式:磚混結構 圖紙編號:YH-A-4007
開間:9.36米 進深:14.68米 占地面積:137.6平方米 建筑面積:478平方米
圖紙內容

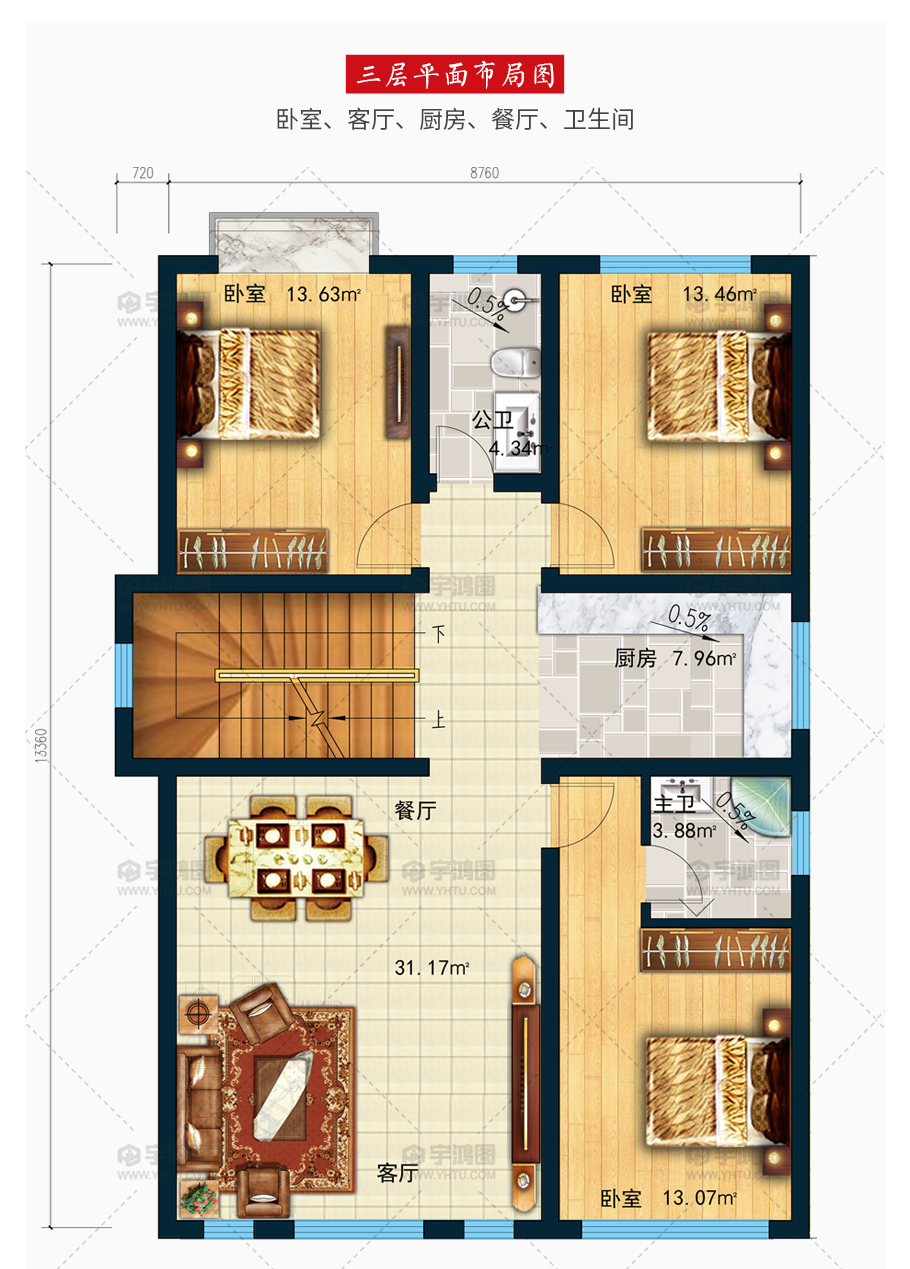

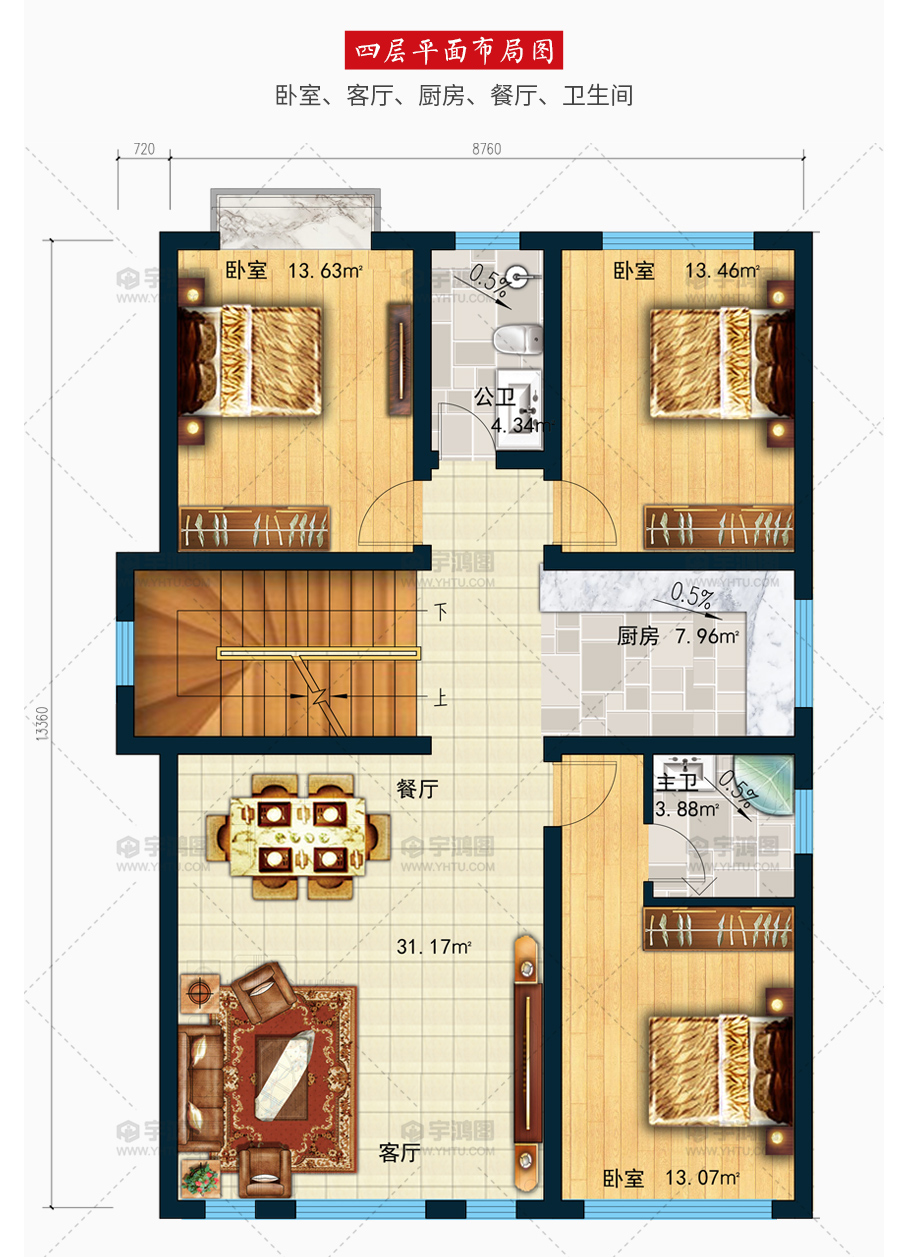

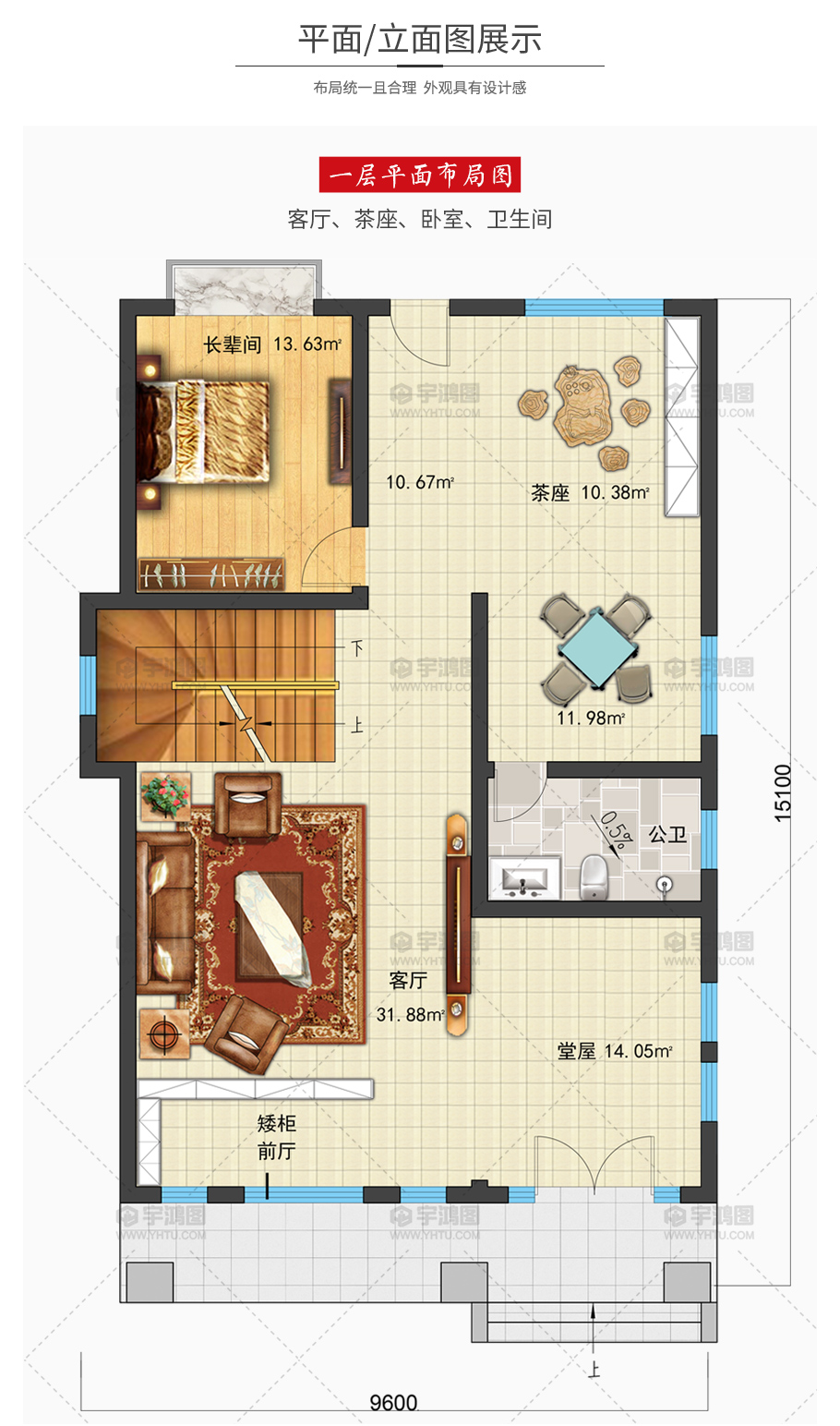

建筑圖: 建筑平面圖:一層平面圖,二層平面圖,三層平面圖,四層平面圖; 建筑立面圖:東立面圖,西立面圖,南立面圖,北立面圖,剖面圖; 大樣圖:樓梯詳圖,細部大樣,門窗大樣
結構圖: 柱施工圖:基礎平面圖,一層柱平面圖,二層柱平面圖,三層柱平面圖,四層柱平面圖,屋頂柱平面圖; 梁施工圖:一層梁平法施工圖,二層梁平法施工圖,三層梁平法施工圖,四層梁平法施工圖,頂層梁平法施工圖; 板施工圖:層板平法施工圖,二層板平法施工圖,三層板平法施工圖,四層板平法施工圖,屋頂層板平法施工圖 詳圖:樓梯平面,樓梯剖面圖; 其他:坡屋面施工說明圖一,坡屋面施工說明圖二,坡屋面施工說明圖三,坡屋面施工說明圖四;
給排水圖: 樓層給排水平面圖:一層給排水平面圖,二層給排水平面圖,三層給排水平面圖,四層給排水平面圖; 屋頂給排水平面圖; 衛生間排水系統圖
電氣圖: 配電系統圖; 插座平面圖:一層插座平面圖,二層插座平面圖,三層插座平面圖,四層插座平面圖,屋頂層插座平面圖; 照明平面圖:一層照明平面圖,二層照明平面圖,三層照明平面圖,四層照明平面圖,屋頂照明平面圖接地平面圖,防雷平面圖







預定圖紙

  • 您的姓名
  • 您的電話
  • 需求說明
