15x15米帶辦公室鄉村別墅設計圖紙
￥998
本案簡介：
本戶型為15x15米帶辦公室鄉村二層歐式別墅設計圖，外觀簡約時尚，精美的外墻，漂亮的造型符合80后、90后年輕人的審美，內部戶型設計合理，南北通透，采光，通風好，整體外觀精簡單時尚，采用淡黃色真石漆，以及藍色屋頂相互映襯，搭配各種歐式裝飾構件，視覺效果清爽大方，有方格拼湊的超大落地窗、拱形門廊等，一層設有辦公室，二層有書房，陽臺，休閑室提供休閑空間。
| 圖片屬性 | |||
|---|---|---|---|
| 風格：歐式 | 層數：二層 | 結構形式：磚混結構 | 圖紙編號：YH-A-2060 |
| 開間：15米 | 進深：14.8米 | 占地面積：190.5平方米 | 建筑面積：392平方米 |
| 圖紙內容 | |
|---|---|

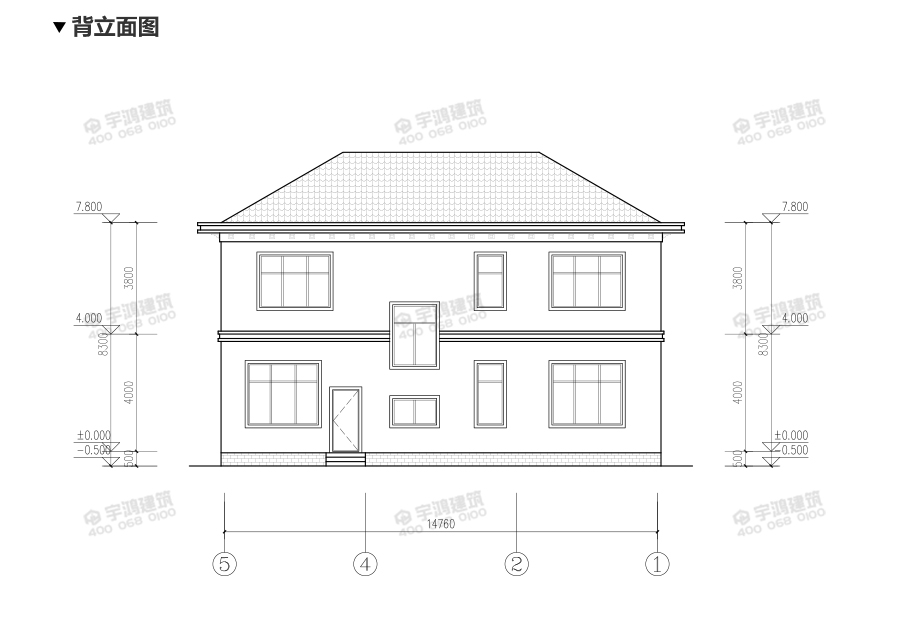

| 建筑圖： | 建筑平面圖：一層平面圖，二層平面圖； 建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖； 大樣圖：樓梯詳圖，細部大樣，門窗大樣 |
| 結構圖： | 柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，屋頂柱平面圖； 梁施工圖：一層梁平法施工圖，二層梁平法施工圖，頂層梁平法施工圖； 板施工圖：層板平法施工圖，二層板平法施工圖，屋頂層板平法施工圖 詳圖：樓梯平面，樓梯剖面圖； 其他：坡屋面施工說明圖一，坡屋面施工說明圖二 |
| 給排水圖： | 樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖； 屋頂給排水平面圖； 衛生間排水系統圖 |
| 電氣圖： | 配電系統圖； 插座平面圖：一層插座平面圖，二層插座平面圖，屋頂層插座平面圖； 照明平面圖：一層照明平面圖，二層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖 |
預定圖紙
