112平漂亮實用鄉村別墅設計圖紙及效果圖，框架結構

歐式框架 12.54x10.74米三層長12.54米寬10.74米

分享到：

￥998

建筑層數：三層
結構形式：框架結構
開間尺寸： 12.54米
進深尺寸： 10.74米
占地面積： 112.4平方米
建筑面積： 300平方米
建筑風格：歐式
主體造價：36~40萬（僅供參考）

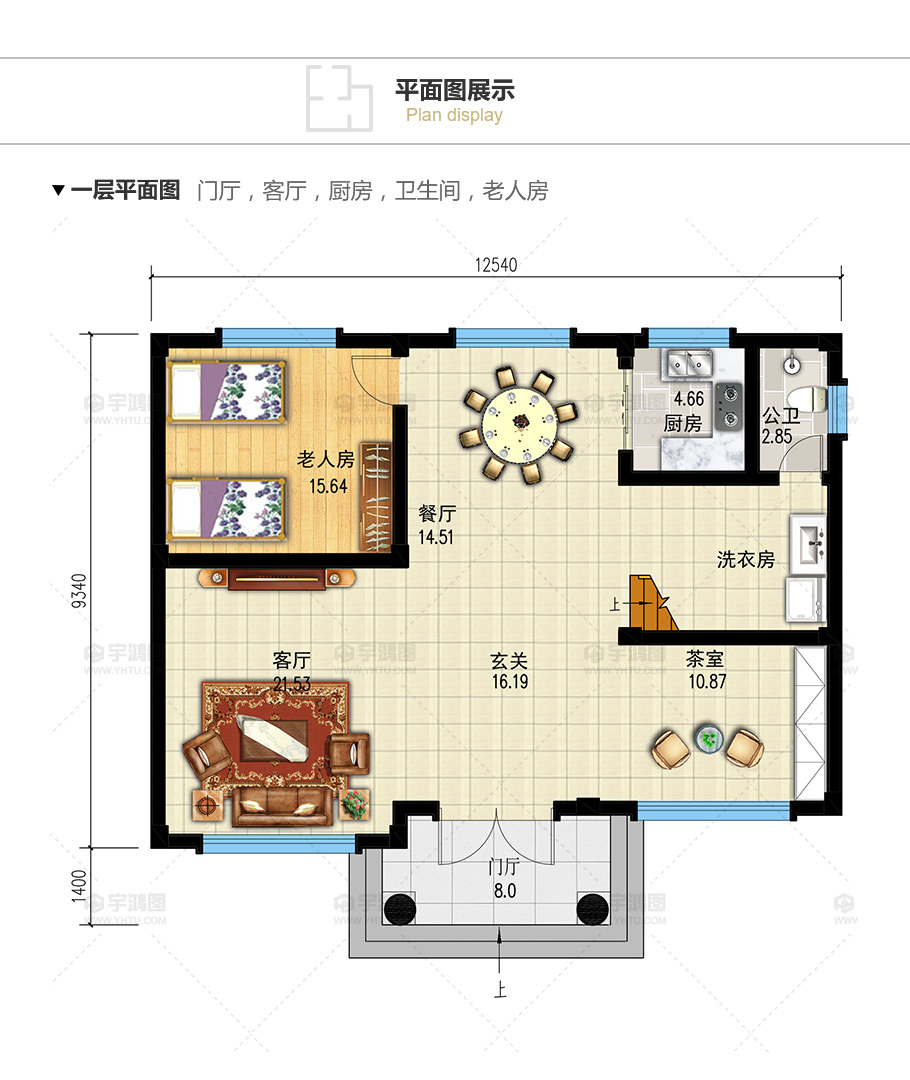

本案簡介： 112平漂亮實用鄉村別墅設計圖紙及效果圖，框架結構。南北通透的戶型，一層門廳進入玄關，左側是客廳，右側是茶室，餐廳在前面，廚房在餐廳右側，老人房位于餐廳左側，洗衣房與公衛在茶室上方。二層有三個臥室，一個娛樂室，一個書房，一個公衛，南向臥室?guī)б旅遍g和陽臺。三層有2個臥室，兩個書房，一個娛樂室，一個公衛。

圖片屬性
風格：歐式	層數：三層	結構形式：框架結構	圖紙編號：YH-A-3083
開間：12.54米	進深：10.74米	占地面積：112.4平方米	建筑面積：300平方米

圖紙內容

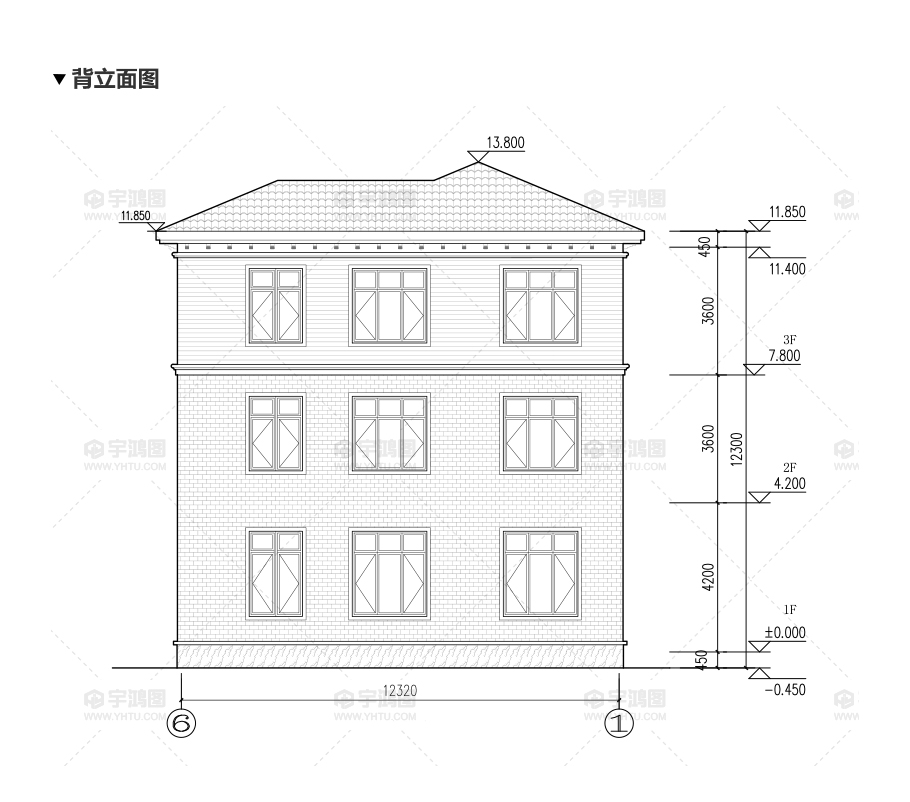

建筑圖：	建筑平面圖：一層平面圖，二層平面圖，三層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，三層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，二層梁平法施工圖，三層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，二層板平法施工圖，三層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一，坡屋面施工說明圖二，坡屋面施工說明圖三
給排水圖：	樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖，三層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，二層插座平面圖，三層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，二層照明平面圖，三層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
