120平帶挑空客廳農村房屋設計圖紙，外觀高端大氣
￥1280
本案簡介：

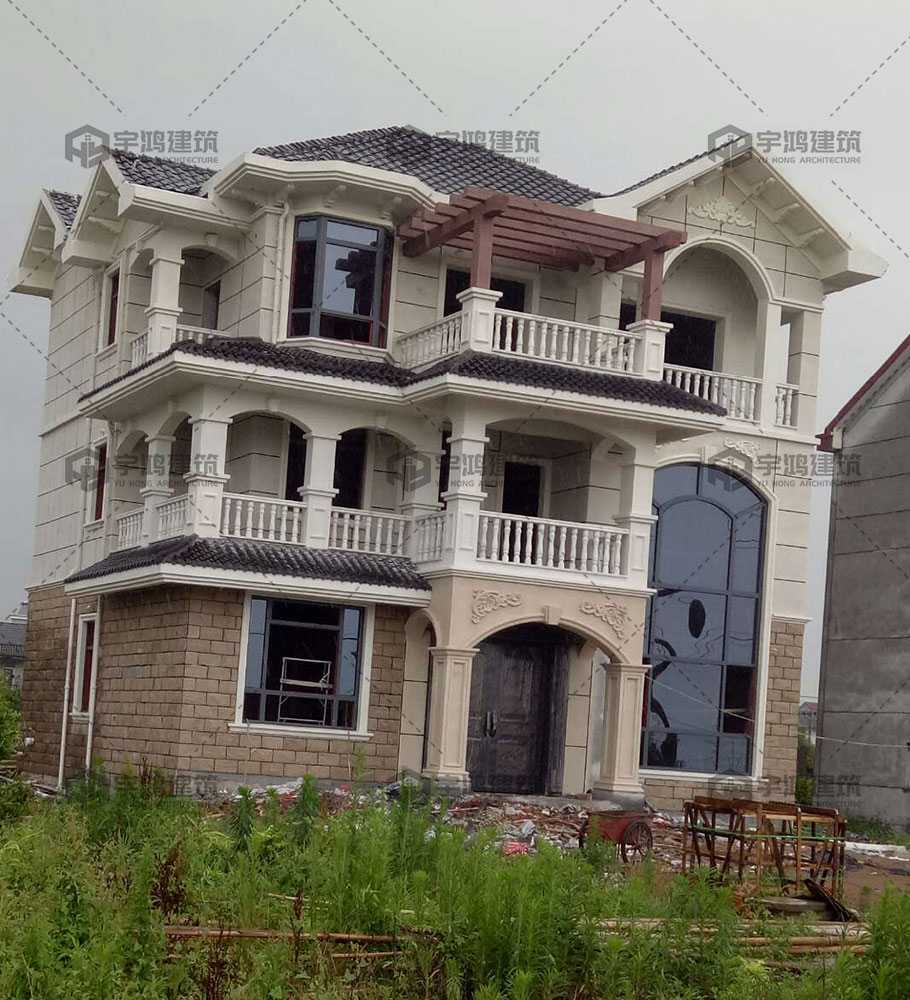

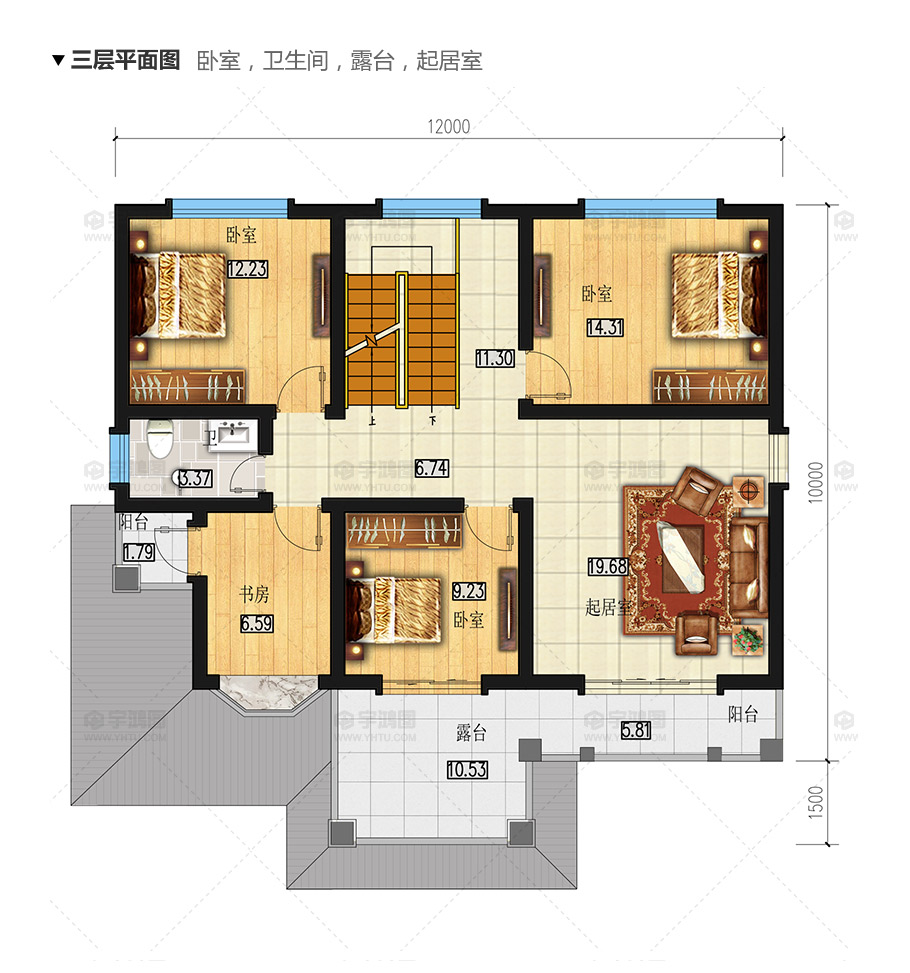

120平方米帶客廳中空農村房屋設計圖紙，外觀高端大氣。一層用青色面磚裝飾，二三層用白色真石漆，漂亮的花瓶欄桿和山花雕飾讓別墅顯得高端豪華。一層會客廳和餐廳大通間，減少了必要的空間浪費，客廳挑空，神龕設在餐廳里面，老人房設在左側，跟露天平臺相連，臥室?guī)刃l(wèi)。廚房帶粗加工平臺，與餐廳相連。二層設有兩個臥室，一個衛(wèi)生間，外帶洗衣房和陽臺。三層布局為3個臥室一個起居室，一個公用書房，內帶小陽臺。南向還有一個陽臺和露臺。
| 圖片屬性 | |||
|---|---|---|---|
| 風格：歐式 | 層數：三層 | 結構形式：框架結構 | 圖紙編號：YH-A-3084 |
| 開間：12米 | 進深：11.5米 | 占地面積：120平方米 | 建筑面積：298.72平方米 |
| 圖紙內容 | |
|---|---|

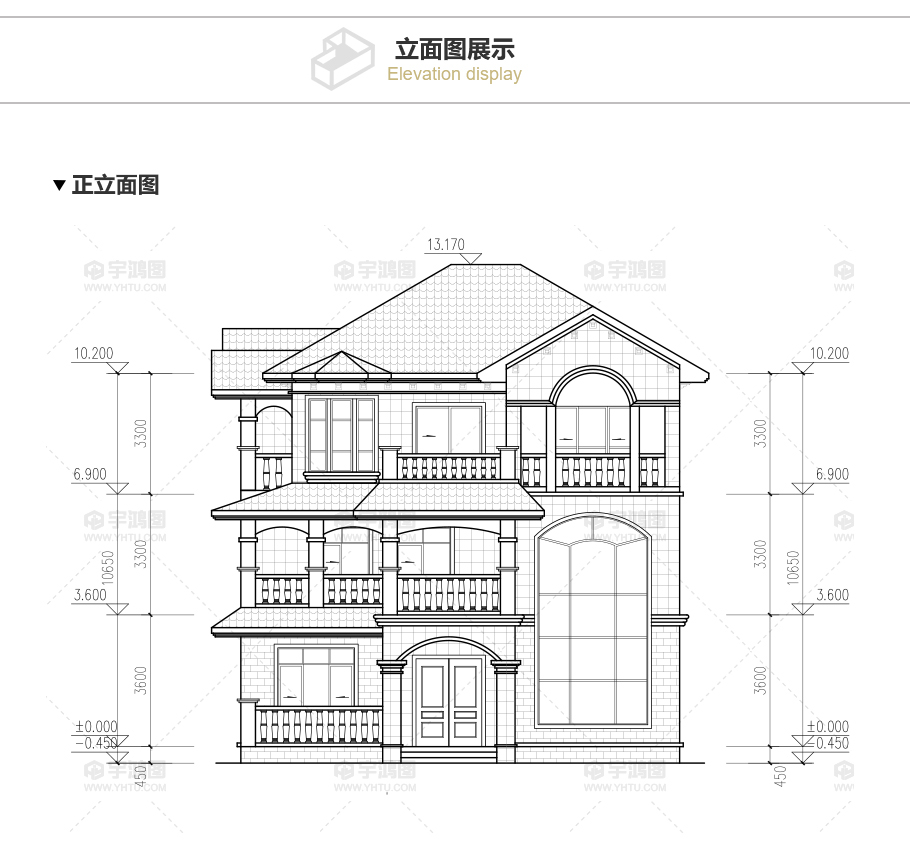

| 建筑圖： | 建筑平面圖：一層平面圖，二層平面圖，三層平面圖； 建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖； 大樣圖：樓梯詳圖，細部大樣，門窗大樣 |
| 結構圖： | 柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，三層柱平面圖，屋頂柱平面圖； 梁施工圖：一層梁平法施工圖，二層梁平法施工圖，三層梁平法施工圖，頂層梁平法施工圖； 板施工圖：層板平法施工圖，二層板平法施工圖，三層板平法施工圖，屋頂層板平法施工圖 詳圖：樓梯平面，樓梯剖面圖； 其他：坡屋面施工說明圖一，坡屋面施工說明圖二，坡屋面施工說明圖三 |
| 給排水圖： | 樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖，三層給排水平面圖； 屋頂給排水平面圖； 衛(wèi)生間排水系統圖 |
| 電氣圖： | 配電系統圖； 插座平面圖：一層插座平面圖，二層插座平面圖，三層插座平面圖，屋頂層插座平面圖； 照明平面圖：一層照明平面圖，二層照明平面圖，三層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖 |
